一般的な保守管理と問題点



太陽光発電所の保守管理は、トラブル対応を受動的に行っているサービスがほとんどです。発電所の状態を表面的に静観するだけで、異常の連絡を受けたときだけ駆け付ける不活発なサービスに多額の費用を支払い続けることに疑問を感じている発電事業者は少なくありません。運転開始から数年経過した発電事業者は、そのような既定のサービスに疑問を感じ、発電所管理に関して技術的な相談を受けるようになっております。

長方形 492.png

太陽光発電所のトラブル事例

グループ 2203.png
グループ 2204.png
グループ 2205.png
グループ 2206.png
グループ 2207.png
グループ 2208.png

生き物が感電してブレーカー切断

気温上昇によるパワコン停止

落雷によるパワコン停止

停電後のパワコントラブル

積雪によるパワコンブレーカー切断

飛来物による出力低下

大規模な発電所では「定期的巡回と点検」と、「有事の駆け付け」サービスを組み合わせた発電所の保守管理サービスを受けているケースが多いようですが、それぞれの対応過程で合理化されたサービス提供はされておりません。定期的な巡回では、さまざまな制約により無駄な工程が発生しております。有事の駆け付けにおいては、事前情報不足のままファーストエイドを行う結果、複数回現地への駆け付けが必要となるため、復帰までに時間を要しています。従来の保守管理では、応急的な対応にとどまり、潜在的な事故(将来発生する可能性がある事故)を予防するための管理がされておりません。

長方形 744.png

定期巡回と点検

・連続的サポートができない
・作業人員・作業時間のロス
・人的ミス作業レベルの画一化
・作業員の電力事故
・作業員の確保の問題
・天候の影響
・報告書の作成ロス

長方形 744.png

有事の駆け付け

・連続的サポートができない

・初動対応のスピード(事故原因の把握)

・作業員の電力事故

・作業員の確保の問題

・報告書の作成ロス

事業の期間が経過するにつれて、発電システムの経年劣化や事故発生確率は増加するため、潜在的な事故要因を放置すると、事業収支に大きな影響を与えます。事故の発生回数の増加によって、保守点検にかかる費用が増加するだけでなく、保守管理サービス自体の品質も低下します。従来の非効率で不経済な点検手法を導入し続けることは、発電事業の持続性を阻害する要因となります。

太陽光発電所の経年変化する外的要因

グループ 2124.png
グループ 2125.png
グループ 2126.png
グループ 2127.png

故障リスク

事業リスク

発電量

経年劣化

保守点検にかかる費用

経費

サービス内容の低下

品質

パス 10181.png

将来のリスクに備えるために

グループ 2202.png

持続的な発電所の運営のための保守点検手法の提案



発電ロスは、環境的要因によるものと、機器的要因によるものに区分されます。

長方形 744.png

環境的要因

周辺の環境による影響で、時間帯毎に決まった発電ロスが発生します。

グループ 2204.png

電柱

グループ 2205.png

樹木

グループ 2206.png

フェンス

グループ 2207.png

建物

長方形 744.png

機械的要因

突発的に発生する事故によるものと、経年的な機器の劣化によるものがあります。

グループ 2208.png

時間軸

グループ 2202.png

故障

グループ 2203.png

経年劣化

合体 19.png

発電所の事故原因

グループ 1029.png

電気的機械的事故(PCSからのアラートや可視化できるモジュール破損)

グループ 1028.png

太陽電池やパワーコンディショナー(PCS)の経年劣化、ケーブルの漏電によるもの(サイレントアラート)

監視装置や保守点検業者からの報告など一般的な保守管理(OPERATION & MAINTENANCE)によって対応できます。

サイレントアラートは、PCSからのアラートメールが届かないため、異常が発生しても放置されることは殆どありません。サイレントアラートを早期に発見することで事業期間中の収益最大化を実現することができるため、新たな点検手法の提案が求められます。

経年劣化によるサイレントアラートを放置すると、
FITの調達期間内で大きな発電ロスが発生します。

たとえば、FIT36円/kW・モジュール容量67.5kWの発電所で1ストリングを1ヶ月放置した場合…


太陽光パネルの破損は、経年劣化により発生回数が増加します。機器が一度破損すると自然回復しないばかりか、事業収益性が悪くなるので、多額の費用損失につながります。適切なタイミングで改修し、経年劣化したものは合理的にリパワリングする必要があります。その適切な改修のタイミングを判断するのは、経年劣化を定量的に評価する「そらいろモニター™」です。

グループ 2202.png

持続的な発電事業を行うための点検手法の提案



ドローンに搭載したサーモカメラと遠隔監視システム・
そらいろモニター™を融合した保守点検サービス

「サーモカメラ付きドローン」と弊社が開発した「そらいろモニター™」を有機的に活用した非接触型の点検手法を導入することで、事故発生の際の迅速な初動対応だけでなく経年劣化の早期把握を実現します。環境的要因と機器的要因を区分することで、事故発生要因の抽出が容易となり、事故の未然予防により発電ロスの最小化と発電の最大化を実現します。

長方形 744.png
グループ 2158.png

サーモカメラ付きドローン

サーモカメラによってセル単位の表面温度を測定することができ、セル単位やクラスター単位の故障を俯瞰的に把握できます。サーモ画像と可視画像を同時に撮影することで、発電所全体の様子を瞬時に把握できます。

グループ 961.png

セル・クラスター

そらいろモニター™ではカバーできない、セル単位・クラスター単位の異常を補完

長方形 744.png

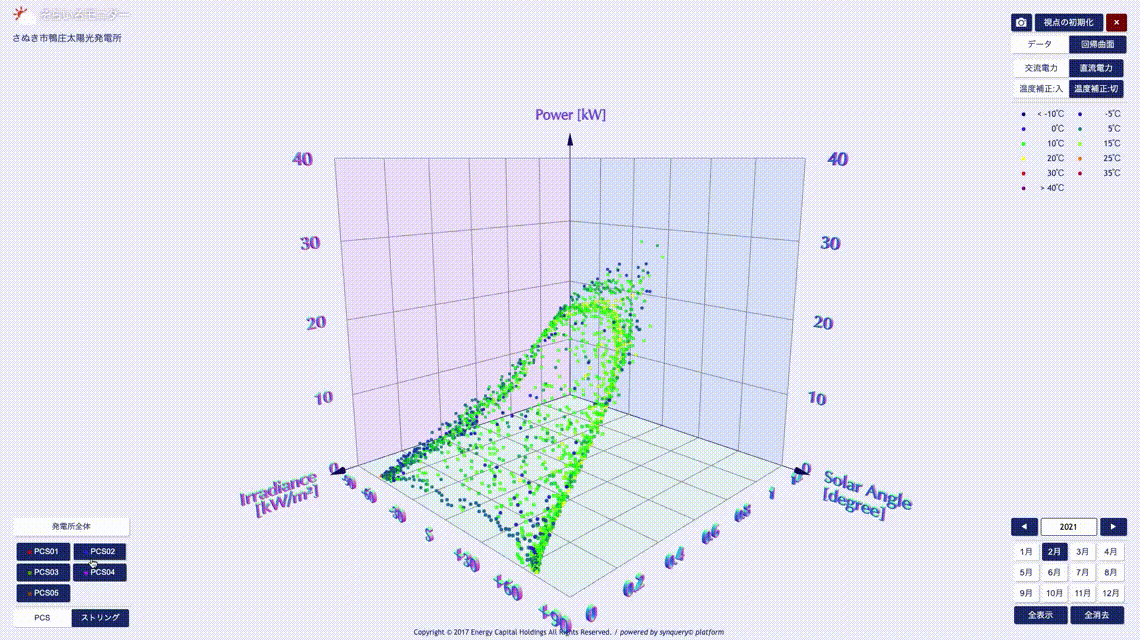

そらいろモニター™

ストリング単位の発電特性をモニターし環境的要因と機器の経年劣化を区分することで、発電所の経年劣化を分析することができます。近傍の発電所との発電量乖離を把握し、各発電所を相互に監視する機能を有しています。

グループ 957.png

ストリング

モジュールを直列に組み合わせた単位

グループ 958.png

アレイ

ストリングを並列に組み合わせた単位

サーモ測定で発見できる破損例

クラスター破損

太陽光パネルを構成する3つのクラスターを繋ぐバスパーや、コネクターのはんだ説奥部の薄利により、クラスターのうち1つ以上が破損し発電しない状態です。


ケーブル断線

太陽パネルの表面に問題がなくても、ケーブルが断線することにより発電が停止してしまうことがあります。


内的要因(セルの破損など)

太陽光パネルの一部分で配線不良やクラックによるセルの破損により、⻑期間発電できない状況が続くことで発熱してしまう現象です。スネールトレールが原因でホットスポットが発生するケースもあります。


外的要因(鳥の糞や落ち葉など)

鳥の糞や落ち葉や⻩砂の付着によって、局所的なセルの電気的な抵抗が高くなることで、ホットスポットが発生します。長期間発熱が続くとセルの破損や発火が起こる可能性があります。


非接触型点検手法の導入

従来の保守管理点検では、作業人員・作業時間のロス、人的ミス(作業レベルの画一化)、作業員の電力事故、作業人員の確保の問題が発生し、保守管理点検に要するコスト負担が大きいなどの問題がありました。弊社が開発した「そらいろモニター™」と、サーモカメラ付きドローンを有機的に活用した非接触型の点検手法を導入することで、課題解決を実現しています。

グループ 967.png

一般的な点検

定期的なデータ計測を行うために
作業員の長時間拘束が必要。

グループ 2197.png
パス 9563.png
グループ 2198.png

弊社提案のドローン点検

準備+測定+画像解析を少人数・短時間で
スポット作業で作業効率アップ。

グループ 2199.png

導入事例

​こんな人におすすめ

まったく点検をしていない人/点検費用が高額な人/合理的な点検をしていない人(発電ロスを把握していない人)/大きな発電所の保有者…斜面設置・水面設置(ため池)・屋根設置(高所・ソーラーシェアリング)

長方形 728.png

そらいろモニター™でサイレントアラートの早期発見

人の身体(目や歯など)と同じ様に、一度劣化したものは元には戻りません。経年劣化していることに気が付かずに使用を続ければ多大なロスに繋がります。そらいろモニターで連続的な計測と、定期的な検査をすることでこうした隠れた異常を見つけることができます。

グループ 1003.png

※弊社の子会社、株式会社 三福土建のサイト内そらいろモニター™の紹介ページへリンクします。

サーモドローンとそらいろモニター™を融合した

点検のタイムライン(例)

サーモドローンとそらいろモニター™を融合した  点検のタイムライン(例)

料金例

料金例

他社サービスとの比較(料金)500kW発電所の場合

他社サービスとの比較(料金)500kW発電所の場合
